海綿壓陷硬度試驗標準及試驗方法詳解
來源：天氏庫力 發布日期
2019-10-14 瀏覽：
海綿的凹入硬度（壓陷硬度）:用標準儀器按GB10807-2006規定的試驗步驟，在規定的條件下、標準試樣產生規定凹入度所需要的總力，以牛頓(N)為單位。下面我們來介紹一下海綿壓陷的標準及操作說明。
海綿壓陷硬度試驗符合標準及試驗步驟要求符合標準：
GB/T 10802軟質聚氨醋泡沫塑料
GB/T 10807-2006 軟質泡沫聚合材料 硬度的測定(壓陷法)
GB/T 12825-2003 高聚物多孔彈性材料 凹入度法硬度測定
GB/T 18942.1-2003 高聚物多孔彈性材料 壓縮應力應變特性的測定 第1部分 低密度材料
ASTM D3574 軟質多孔材料--板、粘合及模制聚氨酯泡沫試驗方法
GBT 26392-2011 慢回彈泡沫 復原時間的測定
一、主要適用范圍及功能
主要適用于軟質泡沫聚和材料如：海綿、泡沫等壓陷硬度在國家標準要求的A法、B法、C法及其它試驗條件下對標準尺寸的海綿、泡沫等試樣進行標準的測試，測定海綿、泡沫等材料的凹入硬度指數、凹入硬度特性、凹入硬度檢驗以及壓縮應力的測試。
二、儀器概述：

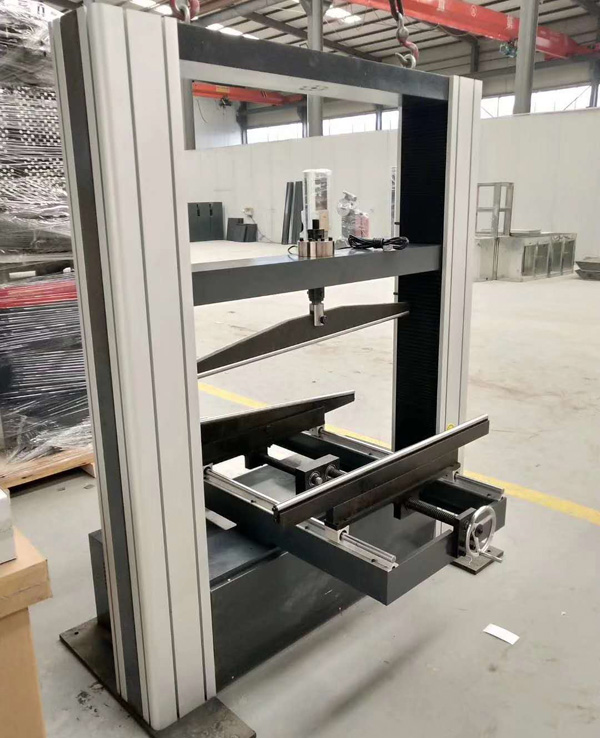

海綿壓陷硬度試驗機
主要由試驗主機和控制系統兩大部分組成，儀器采用計算機控制，能夠全程自動按照標準要求測試數據，所有的操作在軟件里操作，試驗方便，操作簡單?？蓪υ囼炦^程中的各種數據進行快速、準確的采集、處理，并可存取、顯示、打印.
三、軟件操作說明：
海綿壓陷試驗編程步驟
預凹入度：
對試樣施加5N的力測量試樣厚度，以100MM/MIN的速率壓入試樣厚度70%后，以同樣的速率卸載
方法A—凹入硬度指數測定：
進行三次預壓后，凹入試樣厚度40%并保持30S，記錄力值
方法B---凹入硬度特性測定：
進行三次預壓后，凹入試樣厚度25%并保持30S，記錄力值
由凹入試樣厚度25%增加凹入度到40%并保持30S，記錄力值
由凹入試樣厚度40%增加凹入度到65%并保持30S，記錄力值
凹入度系數計算：
凹入度25%所需力值/凹入度40%所需力值
凹入度65%所需力值/凹入度40%所需力值
方法C---凹入硬度檢驗測定：
進行三次預凹入度試驗后，測量壓入試樣厚度的40%后的瞬時最大值
方法D---自由設定試驗方法：
可以根據自己的要求進行試驗，此試驗方法是依據國外標準進行設置，比如要求做如下試驗：需要壓縮5次
1、第一次以150mm/min速度壓縮至原始厚度的30%， 返回初始狀態。
2、停頓5秒后，以90mm/min 速度壓縮至原始厚度40%， 返回初始狀態。
3、停頓3秒后，以300mm/min 速度壓縮至原始厚度75%， 返回初始狀態。
4、停頓1秒后，以75mm/min 速度壓縮至原始厚度50%， 返回初始狀態。
5、停頓2秒后，以50mm/min 速度壓縮至原始厚度40%， 返回初始狀態。
推薦閱讀
【本文標簽】：海綿壓陷硬度試驗,海綿壓陷硬度試驗方法
【責任編輯】：天氏庫力 版權所有：http://www.tsbeehall.com/轉載請注明出處
