梯形試樣撕裂強力測試方案
來源：天氏庫力 發布日期
2022-04-22 瀏覽：
梯形試樣撕裂強力的測定一般指的是織物產品的撕破性能測定，GB/T13763標準中規定了用梯形法測定織物或紙張的撕破強力方法，本文天氏庫力小編就來為大家簡單梳理一下整個測試流程。
檢測儀器：萬能試驗機（量程0~20KN，精度0.5級），直尺、裁剪刀
母卷取樣：
①選取母卷外圈800mm長整幅樣片；
②撕裂試樣：將樣片平鋪于檢測臺上，在左、中、右位置裁取200×50mm試樣橫、縱各3條，如圖1、2所示；橫向撕裂試樣寬度與樣片縱邊平行，縱向撕裂則是試樣寬度與樣片縱邊垂直。
③在每個試樣上用直尺畫出長邊150mm、短邊100mm的梯形，在短邊中線位置切開10mm長的切口，使梯形的長、短邊與試樣的邊重合，梯形斜邊為夾持線。如圖3所示。

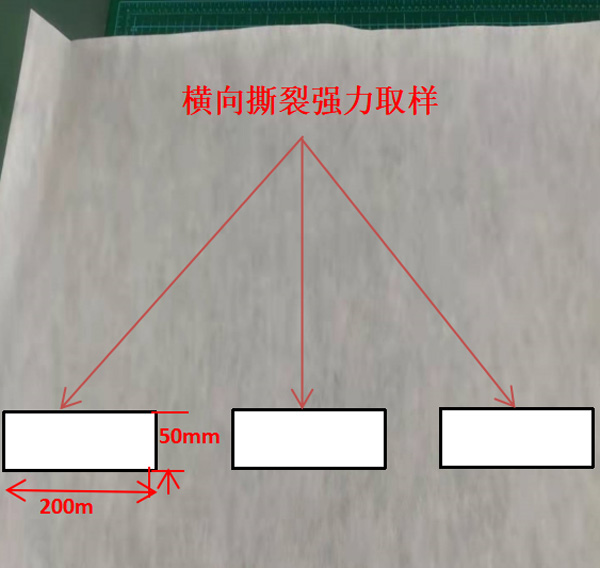

圖1：橫向撕裂強力取樣

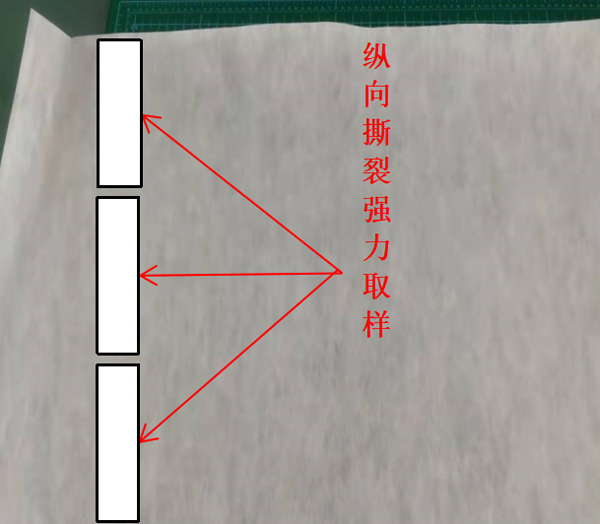

圖2：縱向撕裂強力取樣
圖3：梯形尺寸
注意事項：
①裁樣時注意避開兩邊各15mm；
②取樣時選取布面平整、無褶皺、無破損、無雜質的樣片。
試驗步驟：
1.打開萬能試驗機，測試方案選擇NO15-梯形法撕破強力測定，如圖4所示；調整上、下夾具間距100mm，在參數設置欄，設置相應參數：試樣長度200，試樣寬度50，夾具間距100，切口深度10，加載速度200，如圖5所示；
2.將試樣一端置于上夾具中間對稱位置，使鉗口線與夾持線相吻合，梯形試樣的短邊保持垂直，擰緊上夾具，試樣的另一端按同樣方法夾于下夾具夾鉗內，擰緊下夾具。如圖6、圖7所示；
3.點擊“開始”進行試驗，直至試樣沿中間切口線全部撕裂。待試樣斷裂，點擊返車；重復2、3步驟，直至所有試樣全部完成。
4.如果試樣從夾具中滑出或試樣切口延長線以外呈不規則斷裂，此試驗結果應剔除，并在樣品上再裁取試樣，重新試驗。

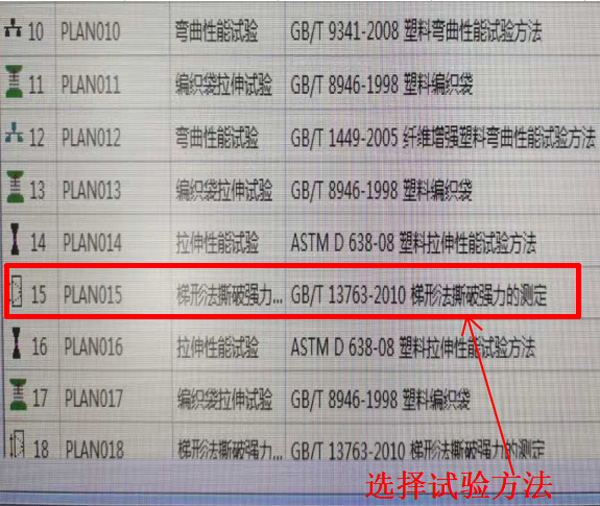

圖4：選擇試驗方法
圖5：設置參數

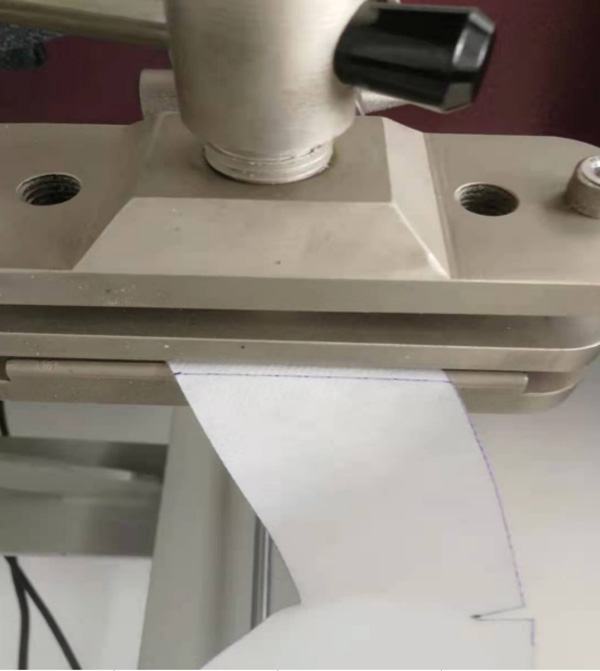

圖6：試樣夾持方法

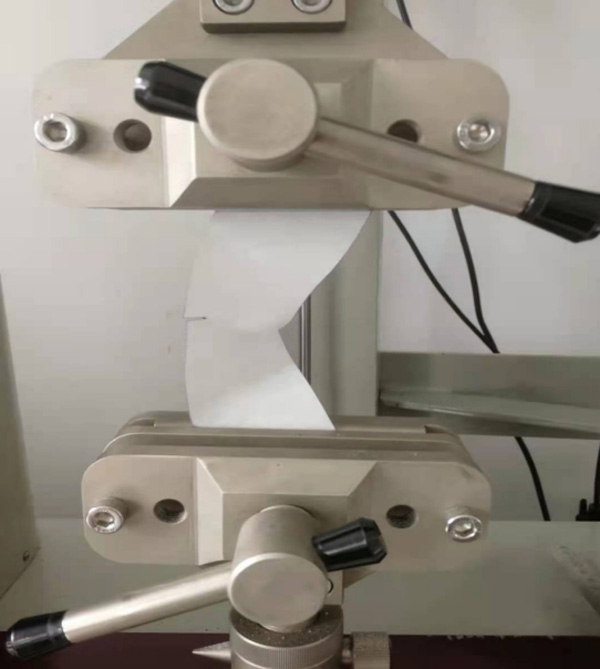

圖7：固定好的試樣
試驗結果計算
1.記錄每個試樣的最大撕裂強力值；
2.分別計算三個縱向試樣和三個橫向試樣的平均撕裂強力，精確到個位，單位：牛頓。
