2、力值傳感器
采用合適的能檢測出剝去光纖涂覆層時施于光纖上力的任何裝置。
3、轉換放大器
本裝置接收來自力值傳感器的信號，并顯示受試光纖直到涂覆層剝掉時的剝離力，力值讀數應是連續的。例如使用一臺曲線記錄儀，來提供足夠的資料進行計算最大力和平均力，以及剝離期間力值波動的幅度和頻率。
力值的測量精度應按產品規范中規定。
4、剝離工具
4.1試驗結果的準確性主要取決于剝離工具的設計，故剝離工具的設計應遵守下列準則：
為了不損傷包層表面，工具刀刃孔的直徑或刀刃間的距離應大于被剝離光纖標稱包層直徑。例如，對于目前通用的光纖來說，刀刃中的孔或之間的距離應比標稱包層直徑大50μ m；
剝離工具的刀刃應不引起光纖彎曲。在本試驗中，剝離工具的刀刃對接在同一平面上為最佳狀態。
4.2剝離工具應安裝在試驗固定架上，并使用合適的夾具，使其緊緊夾持在光纖的周圍。
4.3剝離工具使用一段時間后，或刀刃已磨損到足以影響試驗結果時，應予以更換。
注：剝離工具磨損會影響下列的任一項或全部：
--光纖斷裂；
--玻璃光纖表面涂覆層殘余量；
--從光纖上剝去涂覆層的方式；
--剝去涂覆層所需的力。
5、光纖導向孔
應使用一種合適的導向孔（可以設計在剝離工具自身上），使要通過剝離工具的光纖保持筆直。導向孔要滿足下列要求：
--導向孔應能支撐光纖，防止光纖自重引起的下彎；
--導向孔應能防止涂覆層被剝去時的皺縮而引起的光纖彎曲；
--導向孔應盡可能在靠近剝離工具的位置，且不妨礙剝離操作；
--導向孔應易于安裝到試驗裝置上，且容易清洗，如果涂覆層皺曲，應能免受干擾。
6、剝離長度
所剝光纖長度會影響剝離力。對于標稱涂覆層直徑為250μm的光纖，所剝光纖長度對剝離力影響很小。光纖的剝離長度應當在產品規范中規定。對于標稱涂覆直徑為250μm的光纖，可取的值為30 mm 或50 mm 。對于較粗的涂覆層直徑，可選取較短的剝離長度。

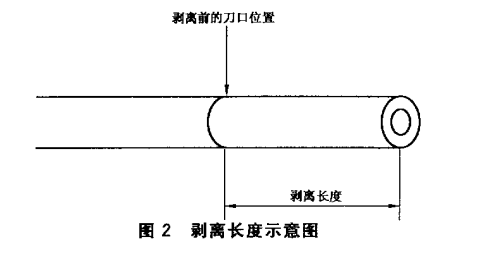

完成樣品光纖的測量必須提供比要剝的規定長度更長的長度。試樣總長度由光纖固定端與剝離工具（見圖1）間的距離，要通過剝離工具所規定的待剝光纖長度（見圖2）和在固定端把光纖繞到輪子上所需的長度來確定。試樣長度必須充分長以滿足試驗要求。試驗結果部分地取決于光纖的剝離長度，與試樣總長度無關。
