国产专区综合网_天堂va蜜桃一区二区三区漫画版_性色一区二区三区_美女啪啪无遮挡免费久久网站_亚洲成人a**站_懂色av一区_66精品视频在线观看

這是一個在復合材料沖擊試驗中可能遇到的、且令人困惑的問題。從物理本質上講，能量不可能為負，一個擺錘撞擊試樣后，其能量只會減少（轉化為試樣的變形能、斷裂能、聲能、熱能等），不可能增加。
因此，“試驗機測得的能量值為負” 并非物理事實，而是一個測量或數據解釋上的錯誤。 其根本原因通常在于 “基準零點” 設置不正確。
以下是導致這種現象的幾個最常見原因，從易到難排列：

01. 最常見原因：未完成“空打”校準或校準錯誤

這是最可能的原因，尤其是在試驗剛開始或更換擺錘后。
● 工作原理： 沖擊試驗機在正式測試前，必須進行“空打”測試——即在不放置試樣的情況下，釋放擺錘使其自由擺動一周。這樣做是為了測量并扣除擺錘在運動過程中受到的空氣阻力、軸承摩擦等帶來的固有能量損失。
● 出錯場景：
未執行空打： 如果沒有進行空打，機器會認為這些固有能量損失也是被試樣吸收的，從而導致測得的吸收能量偏高。
空打后數據未清零/未設定為基準： 即使執行了空打，但如果機器沒有正確地將空打損失的能量值設定為“0”基準，后續測試就會以此錯誤基準進行計算。
● 導致負值的過程：
1、假設機器在空打中測得的固有能量損失為 E_loss = 1 J。
2、進行正式沖擊測試。假設試樣非常脆弱，實際吸收的能量 E_absorbed 很小，只有 0.5 J。
3、機器測量的總能量損失是 E_total = E_absorbed + E_loss = 0.5 + 1 = 1.5 J。
4、如果機器錯誤地沒有扣除 E_loss，或者使用了一個錯誤的、更小的 E_loss 值（比如 0.3 J）進行計算，那么它報告的能量可能是 E_reported = E_total - Wrong_Loss = 1.5 - 0.3 = 1.2 J，這還是一個正數。
5、但是，如果機器的軟件邏輯是 E_reported = E_initial - E_after_impact - E_loss，并且 E_loss 被錯誤地設置得比空打實測值大，就可能出現負數。例如，軟件錯誤地認為 E_loss = 2 J，那么 E_reported = 1.5 - 2 = -0.5 J。這表示機器“認為”擺錘在撞擊試樣后，損失的能量比它固有損失的還要少，這顯然是不可能的。

02. 設備與設置問題

● 擺錘選擇不當： 使用了能量過大的擺錘來沖擊一個非常薄或韌性極差的復合材料試樣。擺錘在穿過試樣后，剩余能量仍然很高，其升角甚至可能大于初始揚角。這通常是由于指針摩擦、光電編碼器讀數錯誤或軟件bug導致的。機器誤讀了這個“更高”的位置，從而計算出一個“能量增加”的負值。
● 摩擦阻力過大： 軸承缺少潤滑、指針摩擦力過大等原因，導致空打時測得的 E_loss 遠大于實際測試時的 E_loss。當實際測試時，由于撞擊震動等因素，摩擦阻力暫時減小，機器用之前測得的、偏大的 E_loss 去扣除，就可能得到負值。

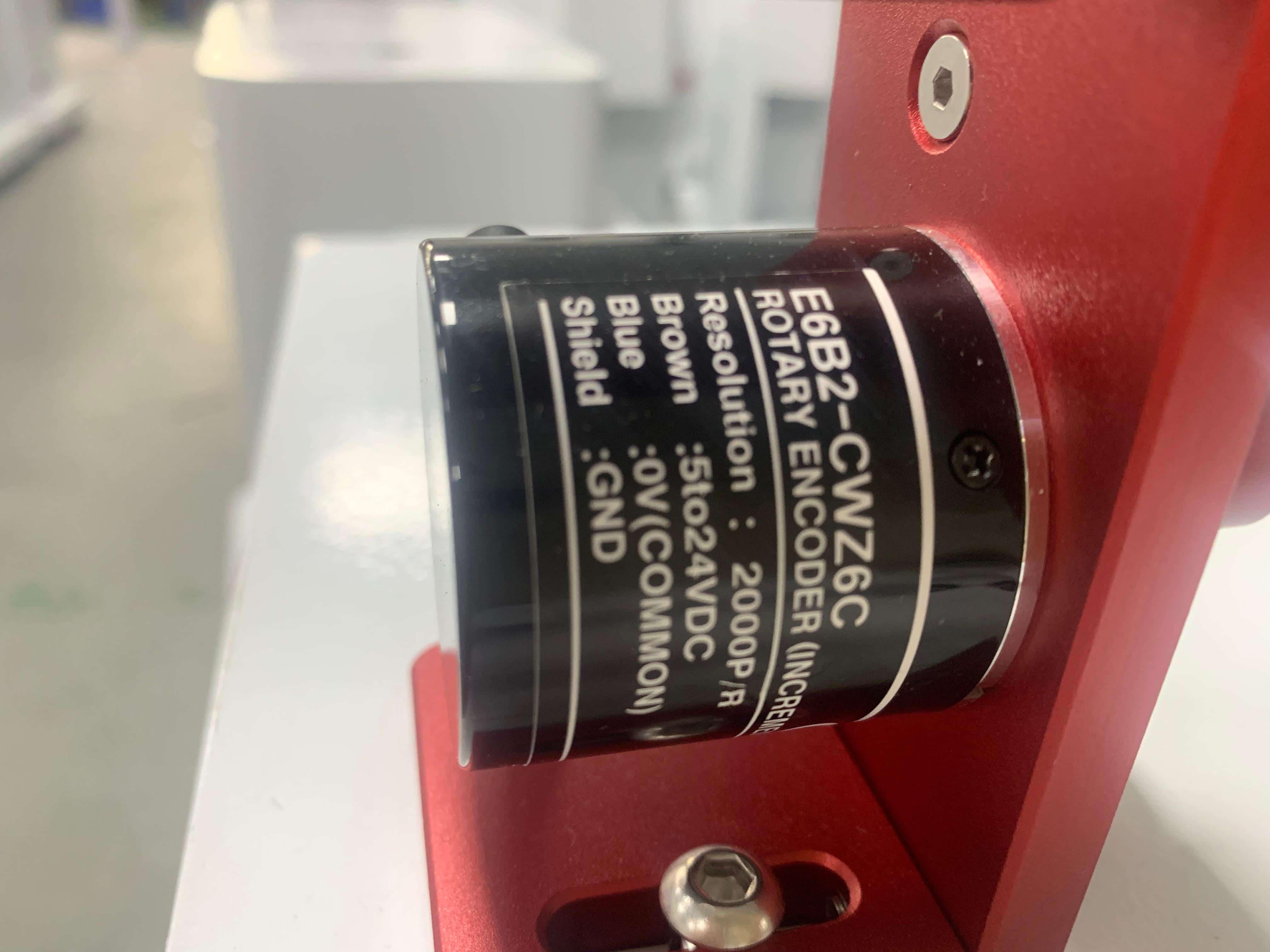

● 傳感器或數據采集系統故障： 角度編碼器、扭矩傳感器或數據采集卡出現故障，傳遞了錯誤的信號，導致初始能量和剩余能量的讀取出現嚴重偏差。

03. 操作與試樣問題

● 試樣未完全斷裂或未被擊中： 如果試樣只是彎曲變形而沒有完全斷裂，或者擺錘擦邊而過沒有完全沖擊到試樣，擺錘的能量損失會非常小。當這個損失小于機器設定的固有能量損失 (E_loss) 時，計算結果就可能為負。
● 試樣支撐不當： 支跨距設置錯誤，或試樣沒有平穩地放在支撐座上，在沖擊瞬間發生了滑動或彈跳，這也可能導致異常的能量讀數。

總結與排查步驟

當出現負能量值時，你應該按照以下步驟進行排查：
1、首要步驟：重新進行“空打”校準
嚴格按照設備操作手冊的流程，重新執行多次空打測試，確保能量損失值穩定，并確認機器已正確地將該值設為零點。這是解決90%以上此類問題的方法。
2、檢查設備配置
確認選擇的擺錘能量范圍與試樣的沖擊韌性是否匹配。對于脆性復合材料，應選擇低能量范圍的擺錘。
檢查擺錘、軸承、指針等運動部件是否靈活，潤滑是否良好。
3、檢查試樣與安裝
觀察沖擊后的試樣，確認其是否被正常撞擊并斷裂。檢查試樣放置是否平穩，支撐跨距是否正確。
4、檢查讀數系統
如果是老式指針式機器，觀察指針是否松動，摩擦是否過大。
如果是新式數顯機器，查看傳感器連接是否正常，嘗試重啟測試軟件或機器。
5、聯系技術支持
如果以上步驟都無法解決問題，很可能是設備內部的傳感器或軟件出現了故障，應及時聯系設備制造商的技術支持進行檢修和校準。
核心要點記住：負能量值是一個明確的錯誤信號，它告訴你測試系統的校準或狀態出了問題，結果的可靠性為零，必須找出原因并糾正后才能繼續進行正式測試。
