GB/T 25048-2010 金屬材料管環拉伸試驗方法
來源：天氏庫力 發布日期
2018-06-20 瀏覽：
金屬材料管環拉伸試驗方法適用范圍
本標準規定了拉伸金屬管環試樣直至斷裂而使金屬管環試樣表面和內部的缺陷暴露出來的試驗方法。本標準也可用于評定金屬管的延展性能。
本標準適用于外徑大于150mm、管壁厚不大于40mm且內徑大于100mm的金屬管。
金屬材料管環拉伸試驗方法國標測定試驗原理：
從金屬管的一端切取一段管環試樣，使金屬管環試樣發生環向應變直至斷裂。
試驗設備要求：
1、兩根圓柱銷，兩根直徑相同且軸線平行的圓柱銷可相對移動，并在移動過程中仍保持平行。

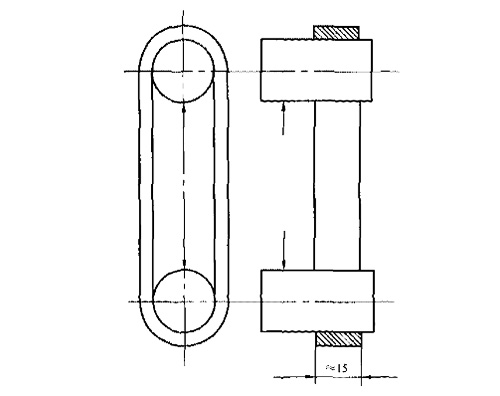

注：原則上，圓柱銷的直徑選擇應保證其能達到試驗所需的最低強度要求，在金屬管環試樣內徑允許的情況下，圓柱銷的直徑應至少為管環后壁的3倍，如下圖所示：
試樣要求：
1、試樣應當是從原金屬管上截取的一端管環，且其兩個端面垂直于金屬管的軸線。
2、試樣的長度(管環的寬度)應為15mm左右，如果金屬管壁厚大于15mm，此時試樣長度可等于管壁厚度。
3、管環試樣的端面應無毛刺，試樣的棱邊允許用銼或其他的方法使其倒圓或倒角(如果試驗結果滿足試驗要求，可不對其進行倒圓或倒角)。
試驗步驟：
1、試驗一般在10℃-35℃室溫條件下進行。對要求在控制條件下進行的試驗，溫度應控制在23℃±5℃。
2、將金屬管上切割下來的管環試樣放在兩根圓柱銷上，通過兩根圓柱銷一定速度的相對移動使管環發生變形直至斷裂(在有爭議的情況下，試驗速度不得超過5mm/s)。
3、按照相關產品標準的要求進行管環拉伸試驗的評定，產品標準中沒有規定時，在不使用放大鏡的情況下，如果試樣沒有可見裂紋，則應視為試樣檢驗合格。
以上為金屬材料管環拉伸試驗的相關試樣要求及試驗步驟，關于此試驗機對于拉力試驗機的相關要求歡迎查看我司官網：http://www.tsbeehall.com 或致電我司咨詢詳情!
推薦閱讀
【本文標簽】：金屬材料管環拉伸試驗,GB/T 25048-2010,拉伸試
【責任編輯】：天氏庫力 版權所有：http://www.tsbeehall.com/轉載請注明出處
