影響金屬材料高溫拉伸試驗結果準確性的因素很多，為了最大限度降低這些因素對試驗結果的影響，我國于1984年發布了金屬材料高溫拉伸試驗第1版國家標準。截至目前，先后共經歷了1995年、2006年和2015版三次修訂，最新版標準更名為GB/T 228.2-2015《金屬材料 拉伸試驗 第2部分：高溫試驗方法》，代替GB/T 4334-2006《金屬材料 高溫拉伸試驗方法》。
盡管現行標準對試驗方法進行了統一，然而要準確測量材料高溫拉伸性能，除了要有質量可靠的試驗機，還必須正確掌握試驗方法，盡可能減少各種不利因素，一旦處理不當，就可能引入較大誤差。
本文將從試驗前準備、試驗安裝過程、溫度控制及試驗過程中一些易被忽視的細節等方面對金屬材料高溫拉伸試驗過程進行了分析和討論，旨在有效減小試驗誤差，確保試驗數據的真實可靠。

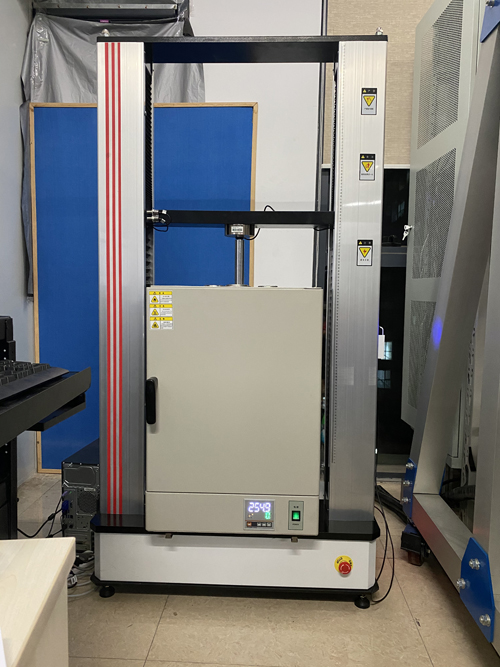

高溫材料試驗機
試驗前準備
金屬材料拉伸試驗采用的標準試樣是用樣坯經機加工而成的，這一過程通常包括車、銑、刨、磨等過程。每一道機加工工序中均應控制好給進速度和冷卻速度，以防止因受熱或冷加工硬化而影響材料性能。
對于加工好的標準試樣，首先要保證試樣尺寸及粗糙度符合標準要求，這是保證試驗結果準確性的基礎。然后根據試樣尺寸，確定并標記試樣標距。
標記標距時，要考慮試樣材料的特性：
如果材料是脆性的，需要用記號筆涂抹試樣表面，然后輕輕劃出標距線，選用的記標記筆涂料應確保所作的標記在高溫試驗后仍能清晰可見。
對于韌性材料，則需要在試樣表面打點做標記，這樣能夠保證標記在高溫受熱后仍清晰可見。
1 試樣裝卡
在裝卡試樣之前，應先檢查設備和夾具是否處于正常狀態。試樣裝卡時最重要的是試樣的對中性，試樣的對中性直接影響試驗結果。
如果拉伸試驗機上、下夾頭不能對中或者左右存在較大間隙，應借助設備的對中片對夾頭進行調節或者采用墊片填充間隙。
對于圓棒試樣，推薦用螺紋連接方式進行高溫拉伸試驗。
對于不同厚度板材試樣，在沒有適合的夾具工裝時，建議采用墊片對間隙部分進行填充，以提高試樣的對中性，防止出現偏向加載情況。
一旦出現加載力軸線與試樣中心有較大偏離時，試樣會承受一定程度的附加彎曲應力。同時，也可能會導致試驗過程中試樣打滑或非正常斷裂.。
2 熱電偶安裝
對于高溫拉伸試驗，溫度傳感器是溫度監控系統的關鍵部件，其控制精度會直接影響試驗結果。
目前，使用最廣泛的K型熱電偶，即由鎳鉻-鎳硅兩種合金通過焊接形成閉合回路，利用在高溫環境下，兩種材料之間存在特定的熱電勢差來測量溫度
K型熱電偶的使用溫度范圍為-200℃—1300℃。依照標準要求，被測試試樣表面要求安裝熱電偶，主要是用于實時監測試樣表面的溫度變化。熱電偶測量端溫度應保持恒定，偏差不應超過±0.5
按照標準規定，當試樣標距小于50mm時，應在試樣平行長度的兩端各綁一支熱電偶；
當標距大于或等于50mm時，應在試樣平行長度的兩端和中間各綁一支熱電偶。
捆綁兩根熱電偶時，將試樣平行段分成3等份。
捆綁三根熱電偶時，先在試樣中間捆綁一根，另外兩根分別捆綁在兩側。熱電偶測量端應垂直于試樣表面捆綁，并與試樣表面有良好的接觸，應避免爐壁熱輻射對熱電偶的影響。
3 引伸計安裝
高溫拉伸試驗通常使用機械式陶瓷桿高溫引伸計。引伸計應安裝在試樣的中間，刀口必須垂直于試樣表面，引伸計的兩根支桿要平行于試樣且在同一條線上，最后再調節引伸計的標距，保證引伸計的標距準確。
由于引伸計支桿比較長，卡持在試樣表面后容易出現打滑現象。為了避免打滑，試樣安裝好之后，先給試樣一個小的預加載，然后再安裝引伸計。實際操作中，由于陶瓷引伸計本身重量較大，安裝引伸計時應調整引伸計的固定裝置，使得引伸計上端支桿的夾持力大于下端的，這樣才能使引伸計達到受力平衡。
4 高溫爐安裝
大多數用于金屬材料高溫拉伸試驗的高溫爐是豎式對開結構，為了保證爐內垂直方向的爐溫均勻，往往采用三區域控制，即對爐體上、中、下電熱絲分別進行控溫，這樣可以在爐膛內獲得更長的均熱帶。
所謂均熱帶，是指爐溫達到試驗設定溫度并穩定后，在爐膛內某一特定區域溫度波動不超過規定范圍，即均熱帶是溫度較為穩定的區域。然而，由于存在“熱煙氣向上”效應，均熱帶并不在爐體幾何中心區域，而是爐體上端較下端更熱，即均熱帶處于爐體中心偏上一點的區域。因此，在試驗之前有必要對使用的高溫爐進行均熱帶的測量，以確定均熱帶的具體區域，并做好位置標記。一旦確定了均熱帶區域，就可以調節試樣上下位置，確保試樣的工作段處于高溫爐的均熱帶區域中。
