關于拉伸試驗中延伸率精度問題的討論
來源：天氏庫力 發布日期
2020-09-23 瀏覽：
延伸率是拉伸測試中考察材料韌性值的一個重要指標，是指材料在拉伸過程中產生變形伸長或收縮的物理參量。如何把握測試過程的精度要求，現做以下討論：
第一，首先要根據材料進行分類，分為金屬和非金屬兩種，這兩種材料在拉伸過程中產生的狀態也不一樣。非金屬材料由于韌性比較好，斷裂時產生的振動比較小（可以忽略不計），這種就可以采用加持式引伸計，以保證測試精度問題。而金屬在斷裂時會產生過大的振動，這樣夾持式引伸計也會產生相應的滑動，這樣測試出來的結果就會不準確。故做金屬的斷后伸長率時，通常采用把斷裂樣品拼接在一起，用游標卡尺測量最終的變形量。這樣此測試的測量精度就是卡尺的精度，現在的精度是0.02mm的精度卡尺。其它如屈服伸長率或一些在斷裂之前的延伸率參數都可以用夾持式引伸計來進行測試。
第二，現在最常見的引伸計有：機械式引伸計、光學引伸計和電磁式引伸計。機械引伸計就是我們常用大變形引伸計、金屬引伸計和全自動引伸計，這類引伸計需要加持在樣品表面測試出行變量。如大變形引伸計是專門針對非金屬材料設計的引伸計，變形量可以達到80cm甚至更高。分辨率為0.008mm。金屬引伸計的變形量一般最大為25mm，試驗精度為1.5um。這兩類引伸計是現階段最常用的引伸計，也都有相應的局限性，只有合理的利用測試方法才能避免最后的結果誤差。
第三，以上問題的缺陷，光柵引伸計都可以解決，此引伸計快速精準，分辨率高，精度為1um。是最佳的工具，但此引伸計造價過貴，一般的測量機構都沒有配備此種設備。

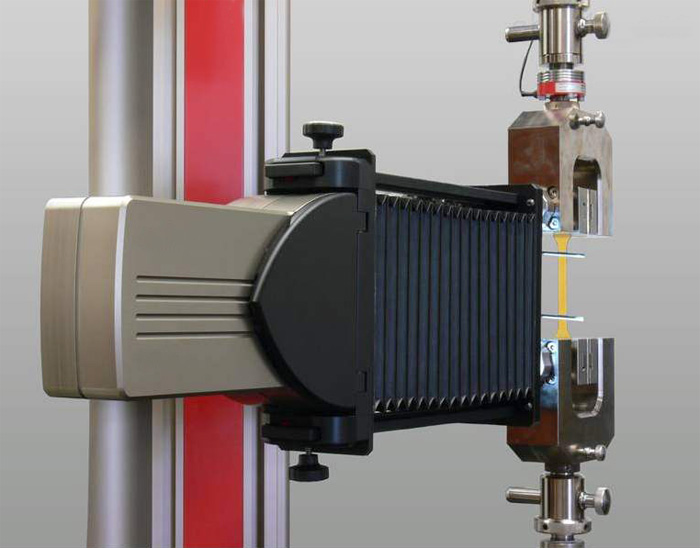

高精度非接觸式引伸計
總結：
1、引伸計主要用于測定形變量，常測的參數有延伸率，泊松比，n值，r值。
2、在測試過程中需用合適的工具和方法是可以消除不必要的測試誤差，不能光關注精度問題，而忽視在實際測量過程中的時效性。
3、目前我們實驗室有的引伸計類型是大變形引伸計和金屬引伸計。其中
①金屬引伸計有兩種標距（原始標距）的規格：50mm和100mm，變形量為10mm；因?yàn)榍懊嫠性颍饘贁嗔焉扉L率不會用引伸計測試，屈服延伸率或斷裂前的其他延伸率會需要引伸計；
②大變形引伸計的變形量為80cm，原始標距可隨意調節，適用于塑料，橡膠，膠帶的延伸率測定，更薄的樣品如保鮮膜則不適用。
4、手動測量與引伸計的精度對比，卡尺是0.02mm，引伸計是0.0015mm，存在著10多倍。但標準中最后結果規定：其它延伸率及斷后延伸率修約至0.5%。由此可見精度高的設備，在此做出來應該和手動測試的結果是一致的。
