預應力鋼絞線松弛試驗機準確性的影響條件
來源：天氏庫力 發布日期
2019-01-03 瀏覽：
預應力鋼絞線松弛試驗機用于預應力鋼絞線的力學性能試驗，本鋼絞線萬能試驗機配有聯想計算機、惠普打印機、大標距電子引伸計、光電編碼器及功能齊全的通用試驗軟件，可以非常方便地完成試 驗功能；另配有鋼絞線專用加長鉗口確保試樣中間斷裂。從而進一步提高試驗成功率。是工礦企業、科研單位、大專院校、工程質量監督站等部門的理想檢測設備。
預應力鋼絞線松弛試驗機
預應力鋼絞線的松弛率是其重要的材料力學性能，實驗室做鋼絞線松弛試驗，由于試驗時間長，實驗環境復雜，其結果具有很大的離散型。同批次鋼絞線，不同實驗室做出的結果往往相差很大。根據長期鋼絞線松弛試驗與結果分析，影響鋼絞線松弛率的因素有初始加載力，試驗環境溫度，推到方式，鋼絞線滑移及夾錨的內縮，變形控制，機架變成。嚴格控制試驗條件，能有效減小各種因素的影響，提高試驗結果的準確性。今天濟南銳瑪鋼絞線試驗機廠家就為客戶介紹初始加載力和實驗環境溫度。
1、初始加載力。
目前，日本標準規定初始加載力為鋼絞線0.2%規定非比例延伸力的80%，美國、中國機國際標準化一般都采用公稱的70%作為初始加載力。然后，通過實際試驗時間（100或200小時）所測松弛率推到1000個小時的松弛率。嚴格來說松弛試驗的時間應該是1000個小時，進而分析應力與松弛率的關系，但這樣做會花費很大的人力、物力、彩禮。所以，花近1000小時做一根鋼絞線的松弛率很不顯示，再者預應力鋼絞線的松弛主要集中在100小時內所以可以通過100小時內的松弛率大致推導1000小時的松弛率。
2、試驗環境溫度。

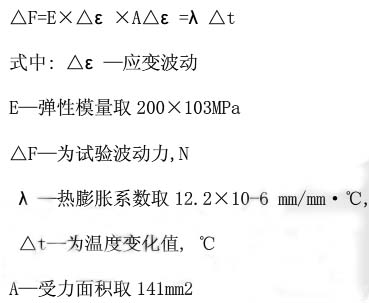

預應力鋼絞線松弛試驗標準要求環境溫度為20℃±2℃。環境溫度的波動對試樣變形有明顯影響，進而影響試驗力值的變化。若環境溫度升高試樣就會膨脹，應變增加，由于實驗要求恒應變，必然導致系統以減少試樣張力的方式來抵消膨脹應變維持應變不變，從而導致該時刻試驗力值Ft減小，松弛R變大，反之亦然。標準要求最低溫度與最高溫度相差4℃，考慮到試驗過程中試樣的變形基本可以視為彈性變形，不考慮材料彈性模量E的變化，則有如下公式：
預應力鋼絞線松弛試驗機準確性的影響條件
根據公式可知環境溫度沒升高1℃，所增加的松弛率Fre=(200×103)×（12.2×10-6）×1×141=344.04N，因此增加的松弛率為R=×100=×100=0.189.如果試驗環境溫度從18℃升至22℃，理論上松弛率將增大4R=0.756，繁殖依然。所以說溫度對松弛率影響是非常明顯的盡管GB/T10120-2005規定松獅實驗環境溫度為20℃±2℃，但在試驗試驗中，溫度波動最好補要超過0.5℃，也就是說換混過溫度最好控制在20℃±0.5℃，否則試驗數據李賽性會變大，影響試驗的標準性及試驗重復性。
推薦閱讀
【本文標簽】：預應力鋼絞線松弛試驗機準確性的影響條件
【責任編輯】：天氏庫力 版權所有：http://www.tsbeehall.com/轉載請注明出處
